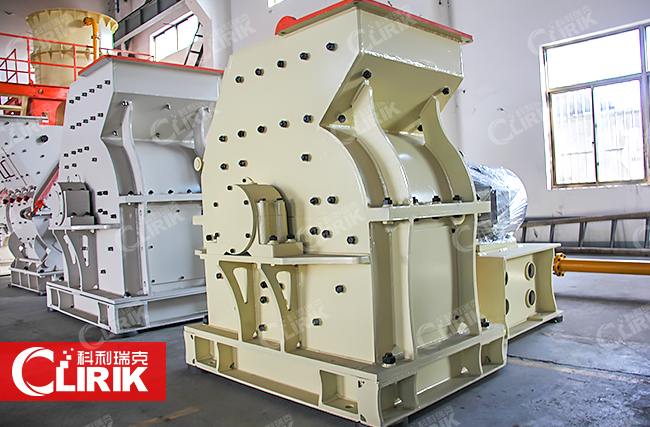

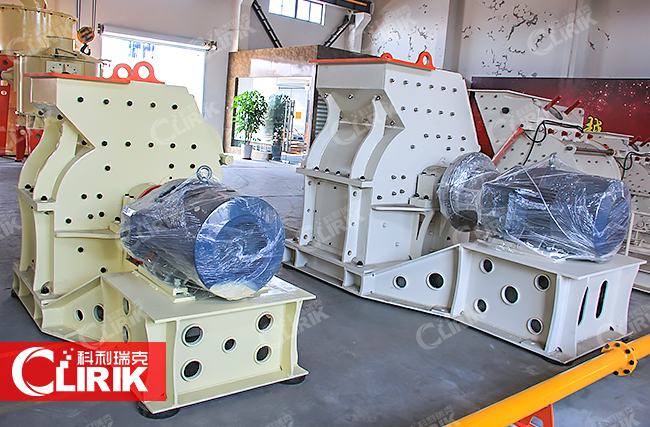

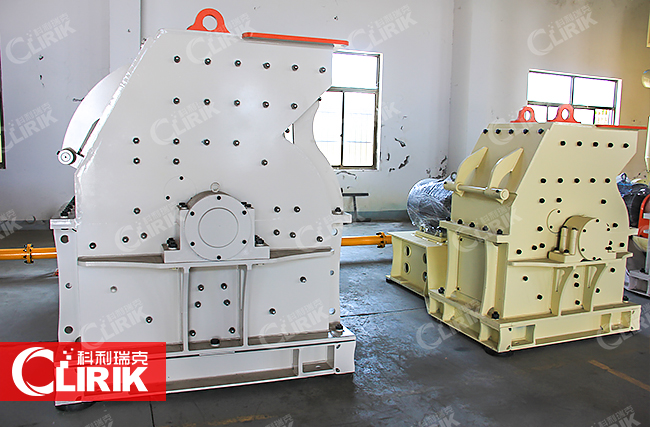

錘式破碎機結構圖破碎機的主軸上安裝有數排掛錘體。在其圓周的銷孔上貫穿著銷軸，用銷軸將錘子鉸接在各排掛錘體之間，錘子磨損后可調換工作面。掛錘體上開有兩困銷孔。銷孔中心至回轉軸心的距離是不同的，用來調整錘子和箅條之間的間隙。為了防止掛錘體和錘子的鉑向竄動，在掛錘體兩端用壓緊錘盤和鎖緊螺母固定。轉于兩端支承在滾動軸承上，軸承用螺栓固定在機殼上。主軸和電動機用彈性聯軸器直接連接。為了使轉子運轉平穩，主軸的一端裝有一個飛輪。

圓弧狀卸料篩條安裝在轉子下方，箅條的兩端裝在橫梁上，員外面的箅條用壓板壓緊，箅排列方向和轉子運動方向垂直。箅條間隙由箅條中間凸出部分形成。為了便于物料排出。箅條縫隙向下逐步擴大，同時還向轉子回轉方向傾斜。

錘式破碎機的工作原理

主要工作部件為帶有錘子的轉子。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內,受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部,設有篩板、粉碎物料中小于篩孔尺寸的粒級 通過篩板排出,大于篩孔尺寸的粗粒級,留在篩板。
